Groepenkast SEP Livion leeg met deur 2x12 modules
SEP DB-224E - 220x427x144mm
Groepenkast SEP Livion leeg met deur 2x12 modules
SEP DB-224E - 220x427x144mm

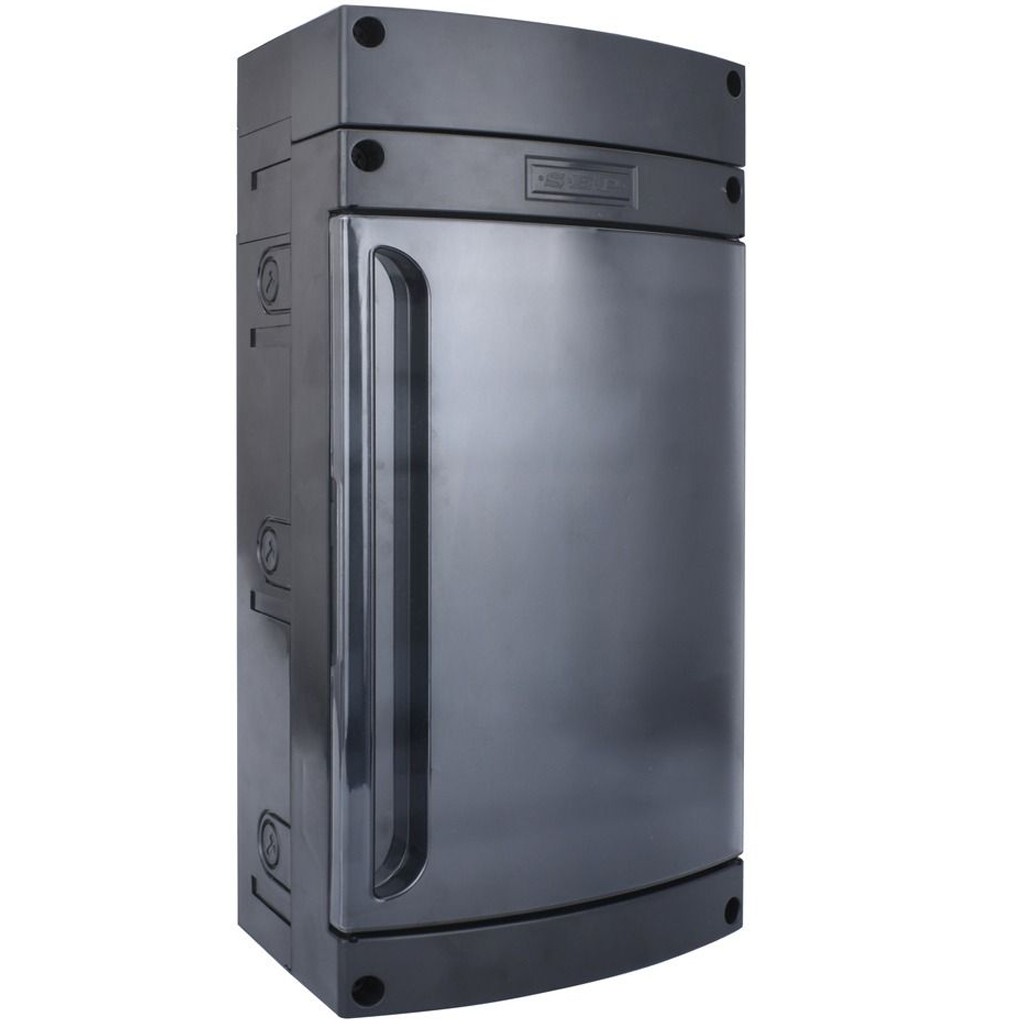

De SEP Livion DB-224E is een professionele, luxe afgewerkte lege groepenkast met 2 rijen van 12 modulen (24 modulen totaal), bedoeld voor het opbouwen van compacte en betrouwbaar samengestelde elektrische installaties. Dankzij het strakke ontwerp en de mat-zwarte transparante deur past de kast in installaties waar zowel technische kwaliteit als uitstraling belangrijk is.

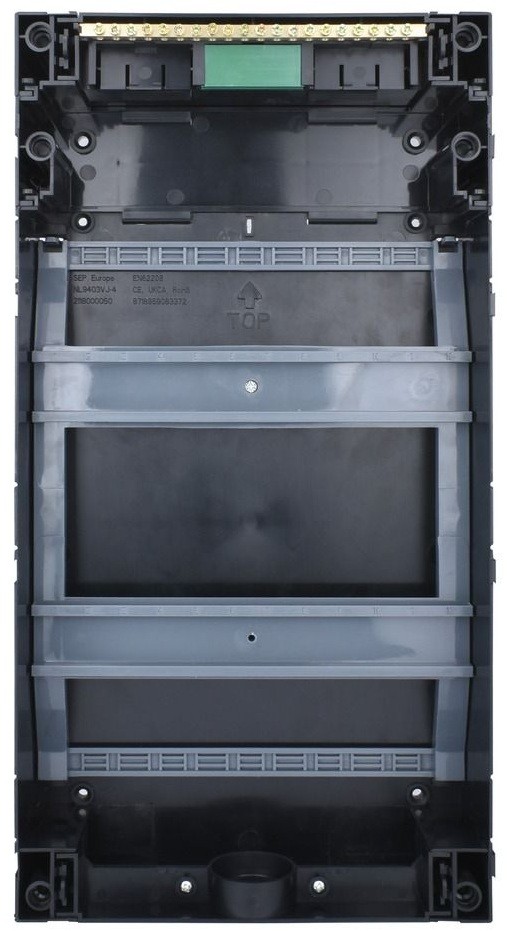

De DB-224E is uitgerust met een verhogingsdeel met extra aansluitruimte voor de afgaande bedrading. Standaard is de verdeler voorzien van 2×8 buisinvoeren aan de bovenzijde, een enkele kabelinvoer aan de onderzijde, een aardrail, een lasklem-houder en een afdekstrook van 6 modulen. Het interne DIN-railframe is uitneembaar, zodat componenten vooraf kunnen worden opgebouwd en bekabeld.

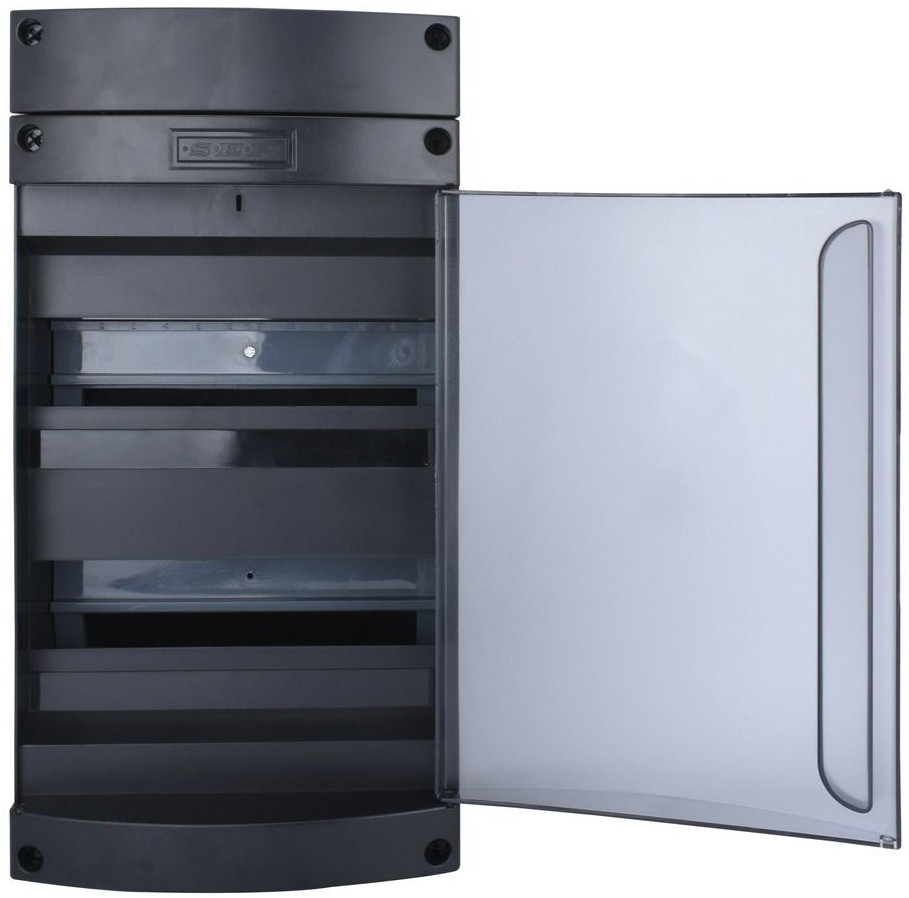

De Livion-serie maakt gebruik van clip-montage voor inzetstukken, frame en deur, waardoor onderdelen snel zonder gereedschap losgenomen kunnen worden. De deur kan links- of rechtsdraaiend worden gemonteerd en desgewenst volledig worden weggelaten.
Specificaties
| EAN | 8718959083457 |
|---|---|
| Merk | SEP Europe |
| Productmodel | DB-224E |
| Producttype | Groepenverdeler ledig |
| Conform | IEC / EN 62208 |
| Certificeringen | CE, UKCA, RoHS |
| Materiaal behuizing | Kunststof |
| Brandbaarheidsklasse isolatiemateriaal conform | UL 94 V0 |
| Aantal invoeren | 16 (2x8) |
| DIN-rail | Ja |
| Voor buisdiameter | 16 / 19 mm |
| Aantal DIN-rails | 2 |
| Aantal rijen | 2 |
| Aantal module-eenheden per DIN-rail | 12 |
| Aantal module-eenheden | 24 |
| Transparant deksel/deur | Ja |
| Nominale stroom (In) | 63 A |
| Nominale spanning (Ue) | 230 / 400 V |
| Beschermingsklasse | II (dubbel geïsoleerd) |
| Beschermingsgraad (IP) | IP3x |
| Kleur | Zwart |
| RAL-nummer | RAL9005 |
| Breedte | 220 mm |
| Hoogte | 427 mm |
| Diepte | 143,5 mm |
| Garantie | 12 mnd |
| Serie | Livion |
| Kabelinvoer onderzijde | Enkele kabelinvoer |
| Buisinvoeren bovenzijde | 2x8 |
| Afdekstrook | 6 modulen |
| Standaard meegeleverd | Verhogingsdeel, aardrail, lasklem-houder, afdekstrook |
| DIN-railframe | Uitneembaar |
| Montage inzetstukken, frame en deur | Clip-montage, zonder gereedschap |
| Deurmontage | Links- of rechtsdraaiend, desgewenst weglaten |
| Deur | Mat-zwart transparant |
